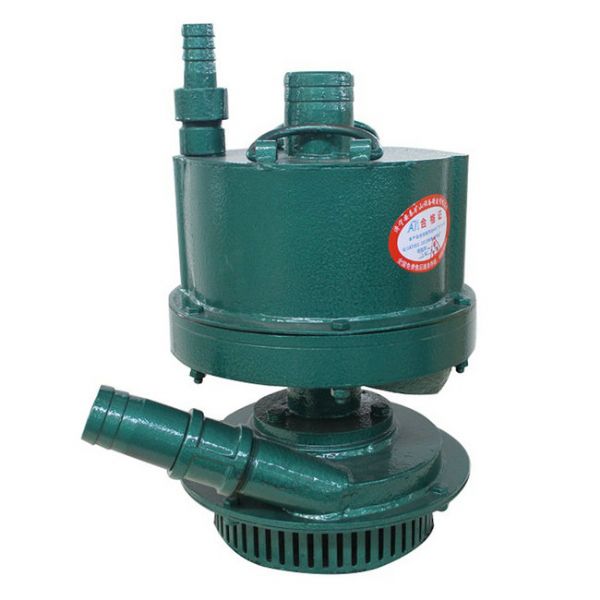

FQW型(原FWQB型)礦用風動潛水泵
★產品說明:
  FQW型礦用風動潛水泵(原BQF、FWQB型)是我公司自行研制開發的一種新產品,本產品采用轉子與泵體同軸聯結的機械產品,采用立式機構、下泵式。執行標準:Q/JNAT001-2010。煤礦用風動潛水泵結構緊湊,移動、裝拆、維修方便。泵體渦道采用節能水力模型,葉輪特殊設計。該水泵具有排污水能力強,流量大,揚程高等優點。FQW型系列水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業,可廣泛用于煤礦井下任何作業面,輸送含有煤粉,泥沙顆粒的地下水,使用安全、可靠,并有效地改善現場空氣質量。
★FQW型特點:
  FQW型(原BQF型)礦用風動潛水泵,以壓縮空氣為動力,采用離心泵結構形式。具有體積小,重量輕,結構簡單,安裝維修方便,在含有瓦斯與煤塵的礦井中使用安全可靠,是一種先進的風動排水設備。
★產品使用環境條件:
  a) 周圍空氣中含有瓦斯和煤塵;
  b)氣壓為(0.4-0.7)MPa;
  c)水的pH值在4~10的范圍內;
  d)水中含固體雜質的體積比超過2% ;
  e)水的密度不超過1.1*103kg/m3
  f)工作環境溫度(5~40)℃
★產品結構與工作原理:
  礦用風動潛水泵主要是泵體,氣馬達和過流等三部分組成。
  1、泵體部分:分上、下兩腔,中間用密封圈將氣、水隔開。密封圈采用彈簧密封,并利用氣、水的壓力,使高壓氣、水分別進入上、下兩只密封圈內壁,使其內漲,增強密封效果。
  2、氣馬達部分:由轉子,渦輪,上下氣缸,軸承等組成。以壓縮空氣為動力,沖擊渦輪推動轉子高速運轉作功。
  3、過流部分:由水輪,泵蓋吸口,泵座等組成。水輪裝在殼體下腔轉子軸上,壓縮空氣從進氣口送入,轉子運轉帶動水輪,水輪里的水在離心力的作用下,壓入殼體出水渦道,順出水管排出。
★特點:
  FQW/W型(原FWQB型)礦用風動潛水泵土突破了以往舊的設計思想,采用風動渦輪傳動,壓縮空氣為動力的新型潛水泵,克服了老式風泵噪音大、耗風量大、效率低的特點。廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室的排水施工,其特點:
  1、 噪音小,保持在40分貝以內;
  2、耗風量小,效率高;
  3、體積小。重量輕,機構緊湊,便于移動;
  4、使用壽命長,易損件少,便于維修。

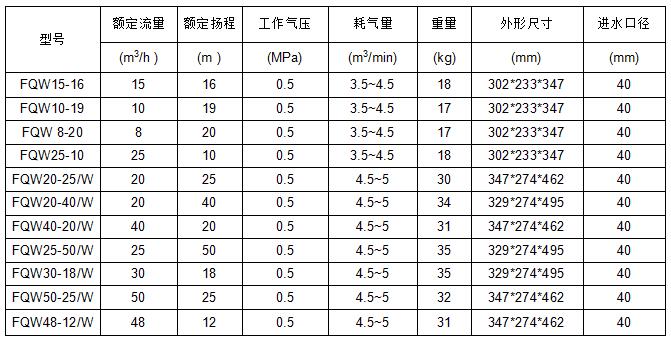

★型號說明:
  FQ  ①  ②-③/④   ⑤
  FQ: FQ:礦用風動潛水泵
 ?、? 輸送介質代號:w污水(清水不注)
  ②: 額定流量m3/h
 ?、? 額定揚程
 ?、? 型式代號:W:渦流式(葉片式不注)
  ⑤: 水輪型式特征代號:K:開式(閉式不注)
  型號示例:FQW20-40/W  FQW為代表輸送介質為污水的礦用風動潛水泵;額定流量是20立方米每小時,額定揚程這40米,泵型式為渦輪為閉式(水輪)。本產品屬于風動工具,定名為礦用風動潛水泵。
